Käyttöönotto valmis Shandong Hongzhitai New Energy Technologyssa, Xintaissa

1. Käyttöönotto valmis

Shandongin Xintaissa sijaitsevan Shandong Hongzhitai New Energy Technology Co., Ltd:n kojeiston asennus on saatu päätökseen.

Käyttöönotto on vaihe, jossa laitteet lakkaavat olemasta asennus ja alkavat olla toimiva järjestelmä. Jokainen piiri jäljitetään piirustukseensa, jokainen suojalaite on asetettu ja todistettu, ja jokainen lukitus, signaali ja osoitus vahvistetaan kertomaan totuuden takana olevista laitteista.

Vasta kun kaikki tämä on tehty, näiden valokuvien huoneesta tulee sähköasema eikä kaappirivi.

Kuva 01  Xintain toimipaikan keskijännitekojeistohuone, jossa KYN28A-12-paneelit on asetettu kahteen riviin vastakkain käyttökäytävän poikki.

2. Mitä asennettiin: KYN28A-12 metallipäällysteinen kytkinlaite

Päälaitteisto on KYN28A-12 metallipäällysteinen ulosvedettävä kojeisto: sisätila, kolmivaiheinen, 50 Hz, rakennettu yksikiskoisille ja yksikiskoisille jakojärjestelmille 3,6 kV - 12 kV.

Sen tehtävänä on vastaanottaa ja jakaa sähköenergiaa sekä ohjata, suojata ja valvoa siihen kytkettyjä piirejä – mikä tekee siitä pisteen, jossa tuleva syöttö, lähtevät syöttimet, mittaus ja suojaus kohtaavat yhdessä huoneessa.

Järjestys on luettavissa paneelien etupuolella. Juoksun yläpäässä on ensimmäisen virtakisko-osan sisääntuleva eristyspaneeli ja toisen tulopaneeli, jota seuraa etupuolelle merkityt 630 A:n katkaisijapaneelit.

Jokainen paneeli on tunnistettu numerolla – G01, G02 ja eteenpäin – sekä QR-kooditunniste, yksirivinen kaavio ja turvallisuusvaroitukset.

Kuva 02  KYN28A-12 -paneelit. Paneelin numerointi, piirien nimet, 630 A -luokitukset, yksiriviset kaaviot ja QR-kooditunnisteet etupuolella.

3. DC Battery -näyttö

Kojeiston vieressä on DC-akun näyttö. Se on valmiustilalähde, joka pitää suojauksen, ohjauksen ja ilmaisun toiminnassa, kun pääsyöttöä ei ole - juuri sillä hetkellä niillä piireillä on eniten merkitystä.

Näyttö yhdistää lataus- ja jakeluosion itse akkupankkiin, joten koko tasavirtajärjestelmä voidaan tarkastaa yhdestä paikasta. Kuvissa akkunauha ja instrumentoitu etupaneeli ovat samassa kotelossa.

Kuva 03  DC-akun näyttö, jossa instrumentoitu etupaneeli ja akkupankki sijaitsevat samassa kotelossa.

4. Mitä "Käyttöönotto valmis" tarkoittaa

Käyttöönottokirjaus on luettelo tehdyistä asioista. Meillä lukee näin:

• Jokainen piiri jäljitetään ja vahvistetaan piirustuksista paneeli kerrallaan

• Suojausasetukset on otettu käyttöön suunnitellusti ja toimiviksi todistetusti

• Vedettävien kuorma-autojen kohdistus ja vaihdettavuus tarkistettiin ajon aikana

• Lukitus- ja turvaluukut tarkistettu, joten mitään paneelia ei voida käyttää väärin

• Osoitin-, mittaus- ja hälytyssignaalit, jotka on vahvistettu paikan päällä olevien olosuhteiden mukaan

• Eristys- ja dielektrisyystestit läpäisty ennen jännitteen kytkemistä

• Tarrat, kaaviot ja fyysinen sivusto sovitettu

Mikään niistä ei näy valokuvassa. Kaikki se ratkaisee, käyttäytyykö huone piirustuksen mukaan.

5. Sivuston tietue

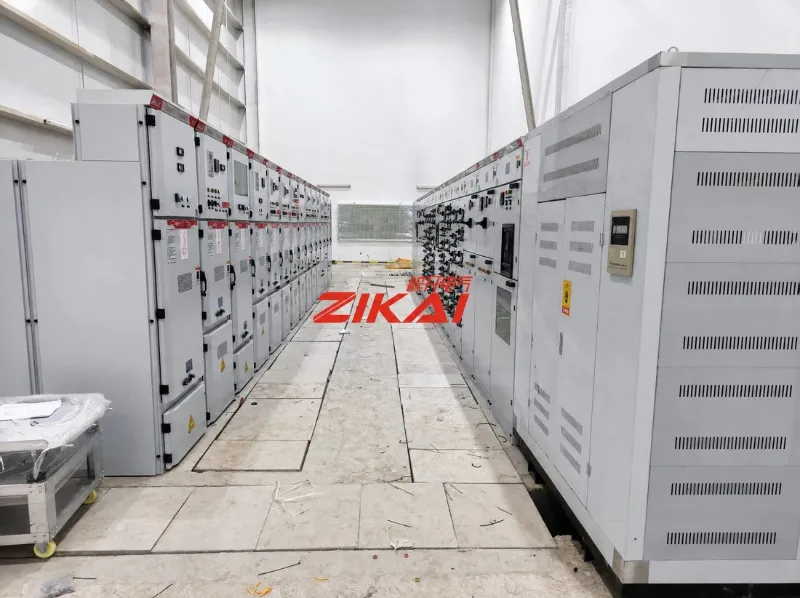

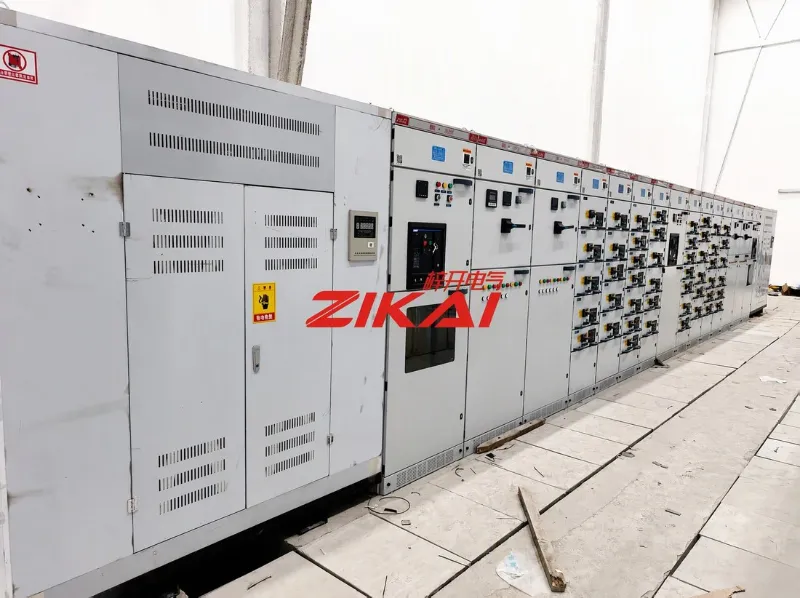

Kaksi näkymää samasta ajosta: kojeistolinjan koko pituus ja rivien välinen käyttökäytävä. Lattiamerkinnät, kulkuväli ja kunkin paneelin sijainti numeroon nähden ovat osa sitä, mitä tässä vaiheessa tarkistetaan.

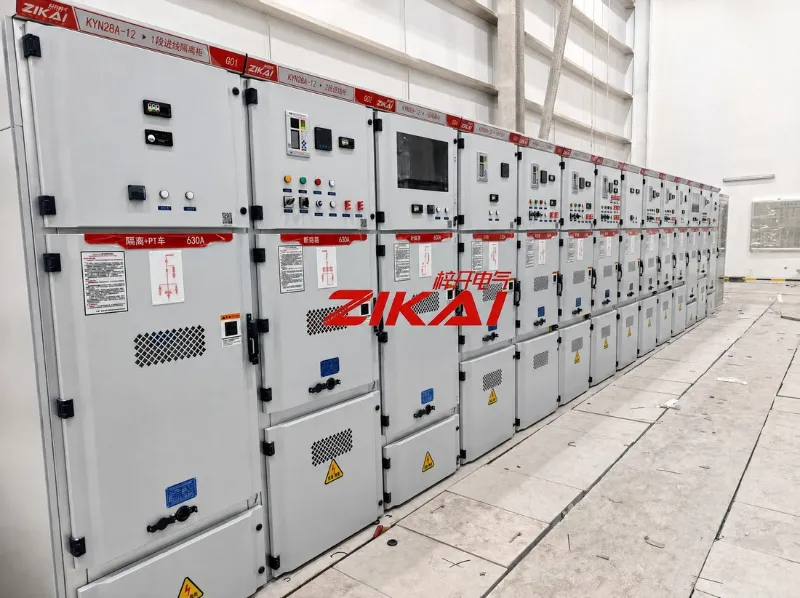

Kuva 04  Kojeiston linja nähtynä sen pituudella, paneelien etuosat, suojalaitteet ja kojetaulut järjestyksessä.

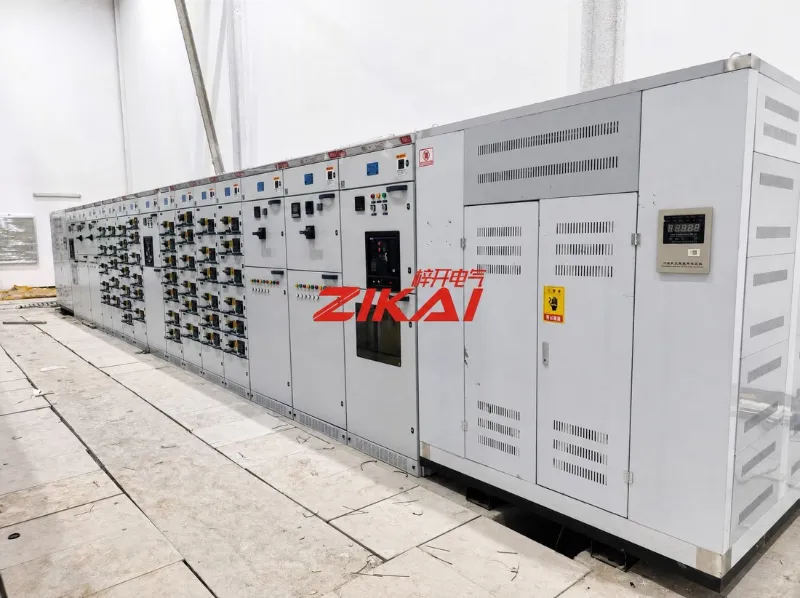

Kuva 05  Käyttökäytävä. Paneelin etuosat, arvosanat ja turvallisuusvaroitukset sekä pääsyvarat pidetään vapaana ajon aikana.

6. Tietoja Zikai Electricistä

Shanghai Zikai Electric Co., Ltd. (ZIKAI) valmistaa, jälkiasenna ja huoltaa täydellisiä teholaitepaketteja: keskijännitekojeistot, pienjännitejakelukokoonpanot, laatikkotyyppiset sähköasemat, pylväs- ja ulkoilmakatkaisijat, kondensaattorin kompensointilaitteet ja niihin liittyvät jakelulaitteet.

Projektit toimitetaan laitetoimituksesta asennukseen ja käyttöönottoon asti.

Toimittajan huomautus - käytettiin vain toimitettuja tietoja: asiakkaan nimi, sijainti ja käyttöönoton valmistuminen. KYN28A-12:n kuvaus ja 630 A:n luokitus on otettu alan asiakirjoista ja paneeleissa olevista merkinnöistä; paneelien määrää, projektin arvoa tai aikataulua ei ole ilmoitettu. Kuvatekstit kuvaavat vain sen, mikä näkyy kussakin valokuvassa.
