Yhdeksän sähköasemaa. Yksi täydellinen muutos.

Zikai Electric saa päätökseen kondensaattorin vaihdon yhdeksässä amerikkalaistyylisessä sähköasemassa Kashgarissa, Xinjiangissa

Kashgarin tuulen puhaltamalla alueella yhdeksässä amerikkalaistyylisessä sähköasemassa on juuri vaihdettu kondensaattorien kompensointiyksiköt – vanhat kondensaattorit pois, uudet parket sisään, vaihetarkistukset ja kytkentätestit tehty. Paperilla se näyttää suoraviivaiselta työltä. Se, mikä itse asiassa ratkaisee näiden yksiköiden käyttäytymisen seuraavan vuosikymmenen aikana, on kuitenkin kaikki, mitä et voi nähdä valokuvassa.

1. Projekti yhdellä silmäyksellä

2. Miksi kondensaattorin vaihto ansaitsee huolenpidon

Pienjännitteisessä jakelujärjestelmässä kondensaattoripankki on hiljainen komponentti, jota kukaan ei huomaa – kunnes se epäonnistuu, ja sitten se vaikuttaa kokonaiseen osaan. Sen tehtävänä on loistehon kompensointi. Tee se oikein ja tehokerroin pysyy tasaisena, verkkovirta putoaa ja tehollinen muuntajakapasiteetti vapautuu. Ymmärrä se väärin ja häviöt nousevat, jännite vaihtelee ja tehokertoimen sakkomaksut alkavat nousta.

Siksi kondensaattorin vaihto ei ole koskaan yksinkertaista samanlaista vaihtoa. Vuosia käytössä olleet kondensaattorit menettävät kapasitanssinsa, pullistuvat ja heikkenevät sisäisesti. Jos uudet yksiköt pudotetaan takaisin samoihin paikkoihin puuttumatta kytkentäkoordinaatioon, sarjareaktorien yhteensovitukseen ja kaapin johdotukseen ja etiketteihin, seuraava vika on vain ajan kysymys.

Kondensaattorin vaihto on mahdollisuus nollata järjestelmä – palauttaa kompensointikyky, vaihtaa luotettavuuden ja huollettavuuden suunniteltuun tilaan yhdellä kertaa.

3. Paikan päällä: Jokainen yksikkö avattiin ja tarkastettiin

Yhdeksän yksikköä ulkotyömaalla tarkoittaa hajallaan olevaa työrintamaa ja tiukkaa ikkunaa. Tämä on kenttätietue työstä.

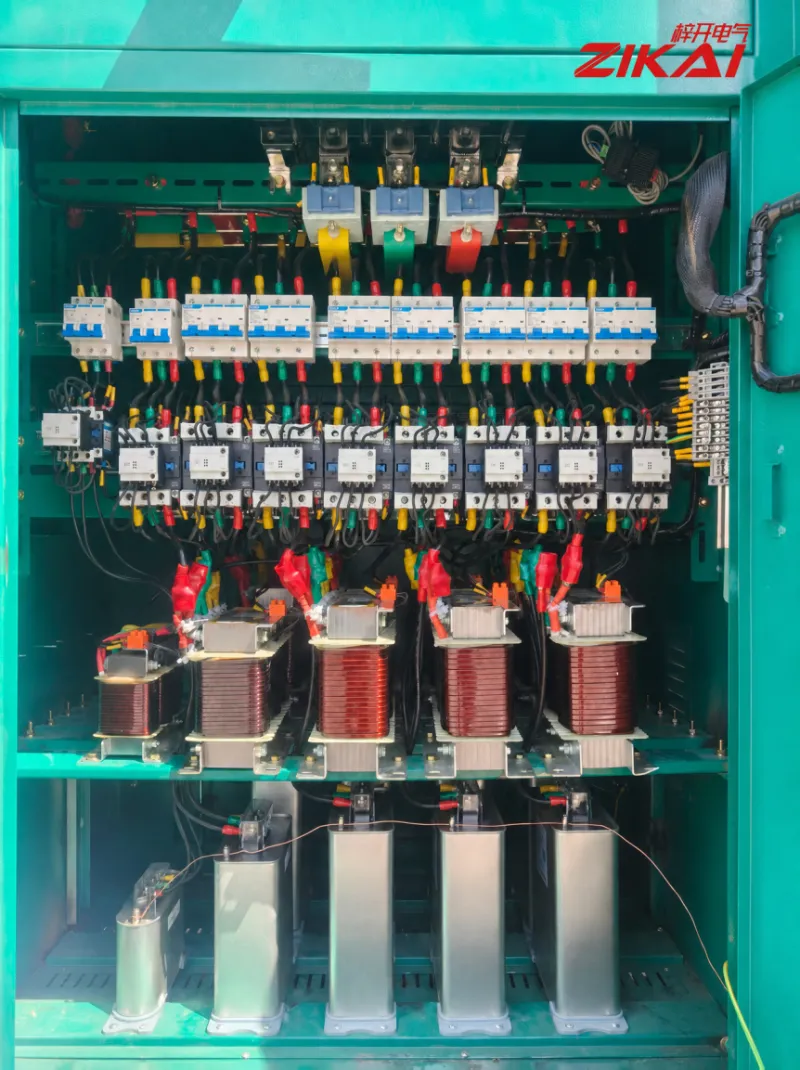

Kuva 01  Kondensaattorin kompensointikaapin sisällä. Ylhäältä alas: pienoiskatkaisijat haarojen suojaukseen, kytkentäkontaktorit, sarjareaktorit ja matalajännitteinen rinnakkaiskondensaattoriryhmä pohjassa. Virtakiskot ja lähtevät johtimet ovat vaihekoodattuja keltaisia, vihreitä ja punaisia, ja niissä on johtonumeroholkit jokaisessa piirissä ja eristyssuojukset liittimissä – yksityiskohdat, jotka määrittävät suoraan, kuinka nopeasti tarkastus tai vika voidaan jäljittää myöhemmin.

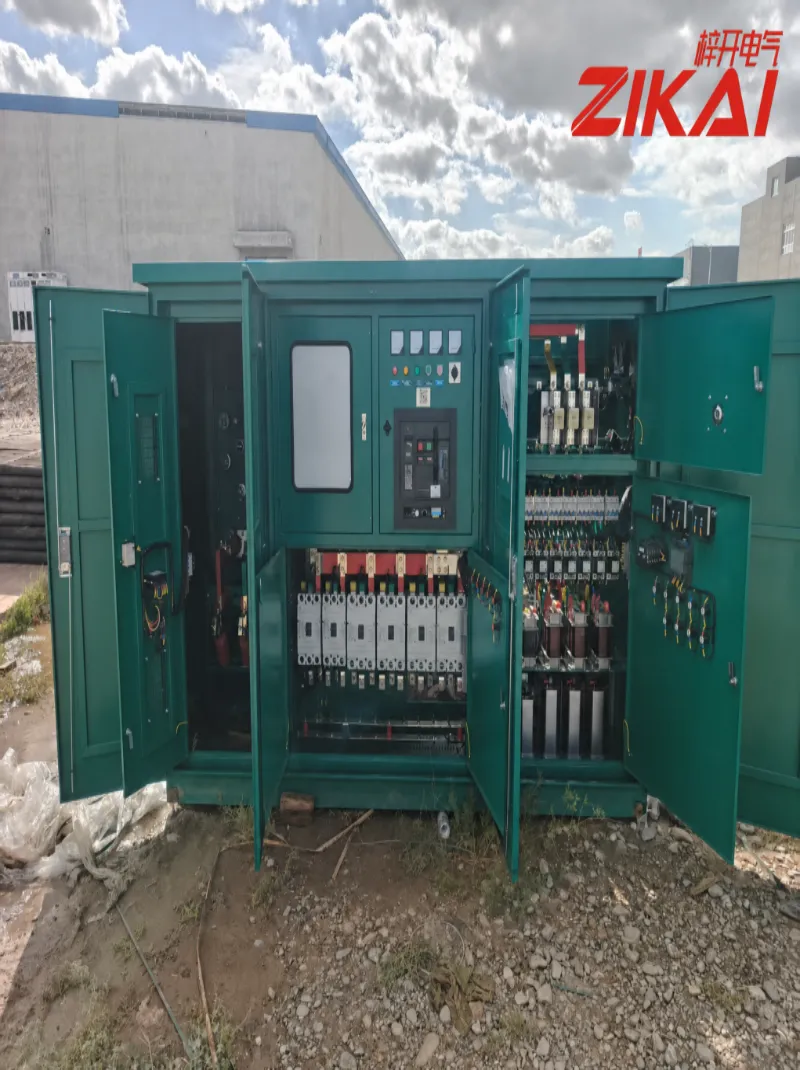

Kuva 02  Sähköaseman pienjänniteosaston sisällä. Valetut katkaisijat, mittarit ja merkkivalot on ryhmitelty yhteen, kondensaattorin kompensointipiirit oikealla. Komponenttien asettelu ovien ollessa auki on selkein näkemys siitä, onko yksikköä helppo huoltaa.

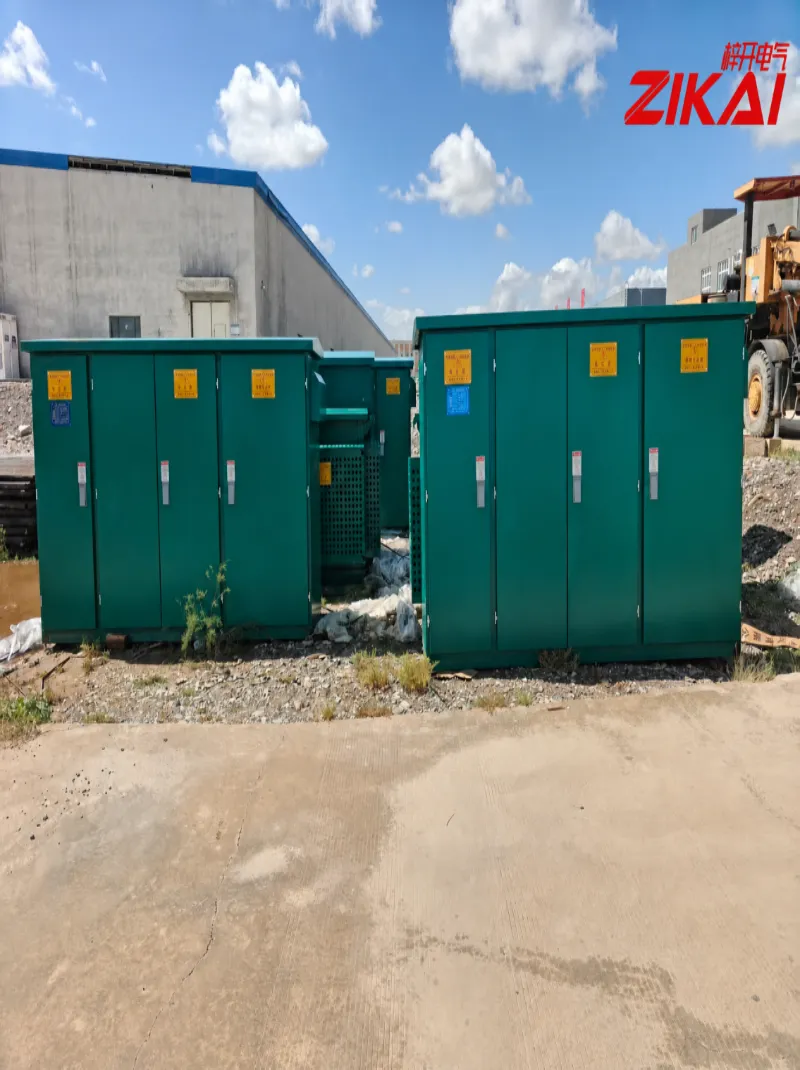

Kuva 03  Ulkoaseman pienjänniteosaston ulkopuoli. Keltaiset "Low Voltage Room / Authorized Personnel Only" -varoituskyltit ovat ehjät ja luettavissa – perusvaatimus paikan päällä tapahtuvan turvallisuuden kannalta ja pakollinen kohde luovutustarkastuksessa.

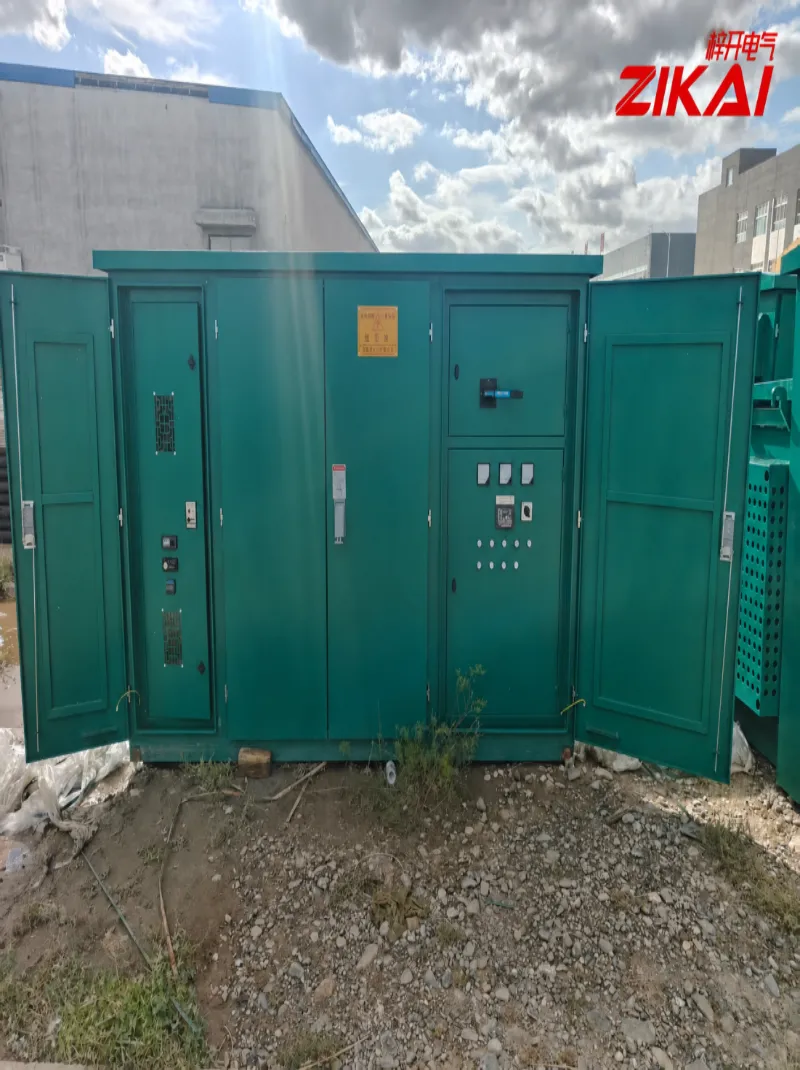

Kuva 04  Korkeajännite-, pienjännite- ja kondensaattorikompensointiosastot vierekkäin. Kondensaattorin kompensointiosasto on se, johon tämä työ keskittyi. Kun kotelot on sijoitettu ulkoalustalle, tiivistys, ilmanvaihto ja maadoituksen jatkuvuus on myös varmistettava yksikkökohtaisesti.

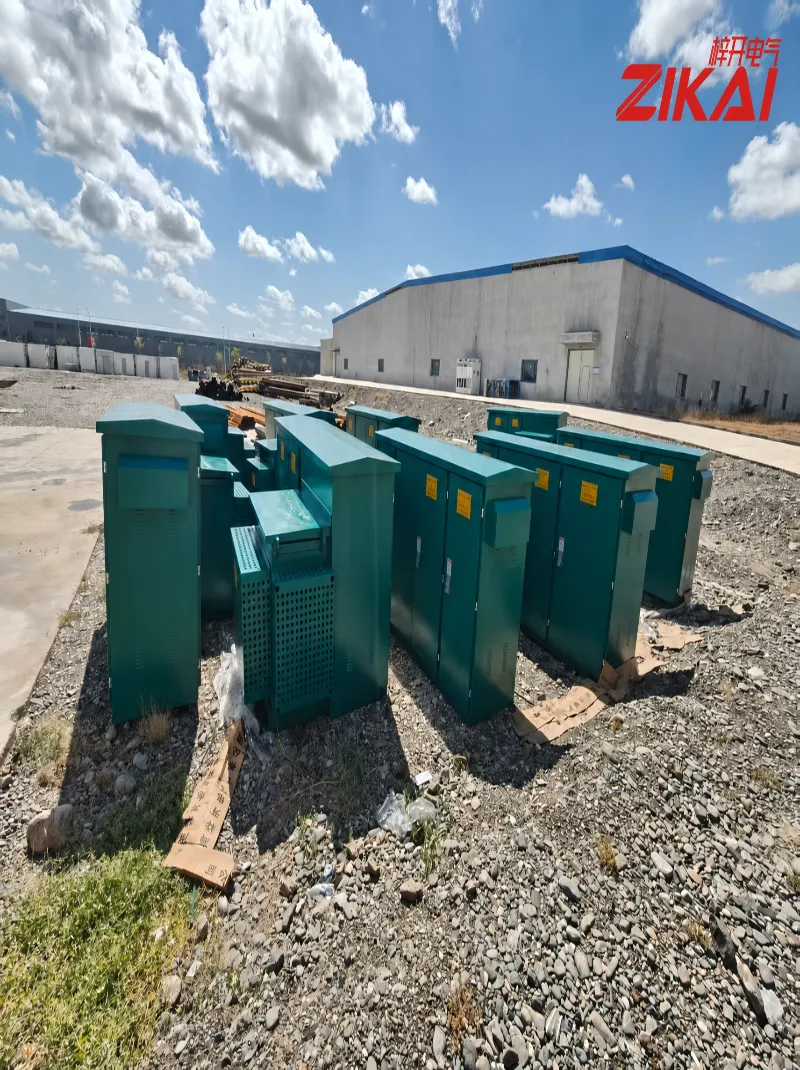

Kuva 05  Laitteet toimitettu paikalle ja valmisteltu asennusta varten. Ulkotyö tarkoittaa kilpailua sään, tuulen puhaltaman hiekan ja työmaaolosuhteiden kanssa – työvaiheen tiukka aikataulu ratkaisee usein toimitustahdin.

4. Kolme yksityiskohtaa, joista emme tee kompromisseja

1. Kondensaattori ei ole "sisään" ennen kuin kytkentäpiiri on tarkastettu

Kondensaattoripiirit toimivat normaalisti yhdessä sarjareaktorien kanssa, jotka vaimentavat harmonista vahvistusta ja rajoittavat kytkentävirtaa. Jos reaktorin ja kontaktorin kuntoa ei oteta huomioon vaihdon aikana, upouusi kondensaattoriparkki voi altistua sykäykselle, joka on paljon suurempi kuin se on suunniteltu.

2. Kaappityöstö ratkaisee ylläpitokustannukset kymmenen vuoden kuluttua

Vaiheen värikoodaus, johtonumeroholkit, liitineristyssuojat, valjaiden niputtaminen, virtakiskokiinnitys ja vääntömomentti – nämä ovat osia, jotka näyttävät huomioimattomilta vastaanottokuvassa ja joihin teknikko on riippuvainen vuosikymmenen kuluttua. Oikein tehtynä vika voidaan jäljittää kymmenessä minuutissa. Huolimattomasti tehtynä siihen voi mennä koko päivä.

3. Yhdeksän yksikköä, yksi standardi

Jos komponenttien asettelu, vaihemäärittely ja merkinnät eroavat yksiköstä toiseen samassa paikassa, ylläpidosta tulee arvailua. Käytimme yhtä työstandardia ja merkintäkäytäntöä kaikissa yhdeksässä yksikössä ja säilytimme valokuvakirjanpitoa paikan päällä, joten laitteet ovat jäljitettävissä luovutuspäivästä lähtien.

5. Mitä asiakas saa

• Kompensointi palautettu – reaktiivinen kompensointi on palannut normaalitasolle, mikä parantaa tehokerrointa ja jännitteen laatua, auttaa vähentämään johtohäviöitä ja helpottamaan muuntajien kuormitusta.

• Luotettavampi kytkentä – kondensaattorien, reaktorien ja kontaktorien välinen suhde palautuu, mikä vähentää epänormaalin kytkennän aiheuttamien toissijaisten vaurioiden riskiä.

• Helppompi huolto – yhtenäinen vaiheväri- ja johtonumerojärjestelmä nopeuttaa tarkastusta, vianpaikannusta ja varaosien vaihtoa.

• Dokumentoitu prosessi – tärkeimmät vaiheet valokuvataan ja arkistoidaan, ja ne ovat valmiita tulevaa huoltoa tai järjestelmän laajentamista varten.

6. Tietoja Zikai Electricistä

Zikai Electric (ZIKAI) valmistaa, jälkiasenna ja huoltaa täydellisiä teholaitepaketteja sähköasemista ja kondensaattorin kompensointilaitteista niihin liittyviin jakelu- ja kaapeliliitoslaitteisiin. Työmme on konkreettista: tee laitteista vakaat, huollettavat ja ongelmattomat todellisissa käyttöolosuhteissa.

Kashgar on yksi pysäkki tällä reitillä. Kosteista rannikkokohteista kosteaan luoteeseen tuulen puhaltamiseen, jossa on suuria lämpötilavaihteluita, laitteet eivät koskaan toimi laboratorio-olosuhteissa – juuri siksi vaadimme, että jokainen pääte ja jokainen tarra on oikea.
