Globaalin energiasiirtymän ja laajamittaisten verkkopäivitysten vetämänäTyhjiökatkaisija(VCB) – yksi sähköjärjestelmien yleisimmin käytetyistä suojalaitteista – on järjestelmällisesti muuttumassa. Tämä kehitys siirtää VCB:t hallitsevasta asemasta keskijännitteessä kohti suurjännitesovelluksia ja yksinkertaisesta kytkentätoiminnosta kohti älykkäitä verkon solmuja. Teollisuus tunnustaa laajalti, että VCB:t ovat siirtyneet toiseen kasvukäyrään, jolle ovat ominaisia ​​ympäristöystävälliset vaihtoehdot, digitaalinen integraatio ja äärimmäinen sopeutumiskyky ympäristöön.

I. Markkina- ja teknologiatekijät: VCB siirtyy uuteen iteraatiosykliin

Tyhjiökatkaisijoiden ydinetu on katkaisevassa väliaineessa – itse tyhjiössä – joka tarjoaa nollapäästöjä, vahvan keskeytyskyvyn, pitkän sähkön käyttöiän ja huoltovapaan toiminnan. Keskijännitealueella (12kV–40,5kV) VCB:t ovat pitkään olleet hallitseva ratkaisu. Korkeammilla jännitetasoilla (72,5 kV ja enemmän) SF₆-katkaisijat ovat kuitenkin säilyttäneet johtavan asemansa erinomaisen eristyskykynsä ansiosta. Koska SF₆:lla on äärimmäisen korkea ilmaston lämpenemispotentiaali (noin 23 900 kertaa CO₂:lla), sen käyttöön kohdistuu yhä tiukempia kansainvälisiä säännöksiä ja hiilirajoituksia.

Tämä tausta antaa selkeän teknisen sysäyksen tyhjiökatkaisijatekniikan laajentamiselle suurjännitesiirtosovelluksiin. Nykyiset valtavirran tekniset kehityssuunnat ovat: yksikatkaisuisten tyhjökatkaisijoiden jännitekestävyyden lisääminen, monikatkaisusarjateknologian soveltaminen 126 kV:iin ja sitä korkeammilla jännitteillä sekä hybridiratkaisut, joissa yhdistyvät ympäristöystävällinen kaasueristys tyhjiökeskeytykseen.

Erilaisten keskeytysvälineiden ympäristövaikutusten vertailu

II. Korkeajännitetyhjiötekniikka: "trendistä" "tekniikan validointiin"

Tyhjiökatkaisijoiden käyttäminen siirtojännitetasoilla edellyttää useiden keskeisten teknisten haasteiden voittamista.

Ensinnäkin tyhjökatkaisijoiden eristyskyky. Kun jännitetasot nousevat, tyhjiövälin, kosketuspinnan kunnon ja sähkökentän tasaisuuden iskua edeltävät ominaisuudet lisäävät merkittävästi eristyksen suorituskykyä. Yleisiä teknisiä lähestymistapoja ovat kosketinrakenteiden optimointi (kuten aksiaaliset magneettikenttäkoskettimet), katkaisijan alipainetason parantaminen ja komposiittieristysrakenteiden käyttö.

Toiseksi käyttömekanismin nopea vastaus. Korkeajännitteiset tyhjökatkaisijat vaativat tyypillisesti lyhyempiä keskeytysaikoja, mikä asettaa korkeampia vaatimuksia käyttömekanismin mekaanisille ominaisuuksille. Jousimekanismeilla, kestomagneettitoimilaitteilla ja sähkömagneettisilla hylkäysmekanismeilla on kullakin omat etunsa ja haittapuolensa nopean avautumisen, alkuavautumisnopeuden ja hajaantumisen hallinnan suhteen.

Kolmanneksi jännitteen jakaminen monikatkossarjakytkennöissä. Yli 126 kV:n jännitetasoilla yksikatkaisuisten tyhjökatkaisijoiden tekniset vaikeudet ja kustannukset kasvavat merkittävästi, mikä tekee monikatkaisusarjakytkennästä käytännöllisen suunnitteluvaihtoehdon. Monikatkaisusarjakytkennät kohtaavat kuitenkin haasteita sekä staattisen että dynaamisen jännitteenjaon epätasapainon vuoksi, mikä vaatii ratkaisuja, kuten luokkakondensaattorien tai synkronisen ohjaustekniikan.

Julkisesti saatavilla olevien toimialatietojen mukaan useat kotimaiset ja kansainväliset kojeistovalmistajat ja tutkimuslaitokset ovat saaneet päätökseen prototyyppikehityksen 126 kV tasolla ja ovat siirtyneet tekniseen validointivaiheeseen. Tätä edistystä teollisuudessa pidetään merkittävänä askeleena kohti tyhjiökytkentätekniikan laajentamista suurjännitesovelluksiin.

Tyhjiökatkaisijoiden tekniset ominaisuudet jännitetason mukaan

III. Älykäs integrointi: VCB kehittyy "vaihtoelementistä" "havaintosolmuksi"

Jakeluautomaation ja älykkäiden käyttö-/huoltojärjestelmien puitteissa tyhjiökatkaisijat ovat nousemassa uuteen rooliin. Perinteiset VCB:t keskittyvät vikojen eristämiseen ja linjasuojaukseen. Uuden sukupolven primääri-toisio integroidut VCB:t integroivat syvästi virran/jännitteen tunnistuksen, tehonkeruun, kunnonvalvonnan, tiedonsiirron ja suojauksen ohjaustoiminnot.

Erityisesti alan tekninen konsensus sisältää: elektronisten instrumenttien muuntajien kompaktin integroidun suunnittelun tyhjökatkaisijalla; ohjaimen kyky tunnistaa ja poistaa nopeasti oikosulkuviat (tyypillisesti muutaman jakson sisällä); nopean automaattisen uudelleensulkemisen tuki; sekä vian tallennus- ja etäviestintäominaisuudet.

Lisäksi uusiutuvan energian verkkointegraation kysynnän kasvaessa myös VCB:iden vaatimus katkaista korkean tasavirtakomponentit kasvaa. Oikosulkuvirrat aurinko-, tuuli- ja energian varastointijärjestelmien puolella sisältävät usein merkittävän osan tasavirtakomponentteja, mikä aiheuttaa teknisiä haasteita perinteisten vaihtovirtajärjestelmien lisäksi.

Ensisijaisten ja toissijaisten integroitujen älykkäiden VCB:iden toiminnalliset moduulit

Älykkään integraation eri tasojen vertailu

IV. Äärimmäinen sopeutuvuus ympäristöön: Korkeasta tunkeutumissuojasta tulee avain ulkokäyttöön tarkoitetuissa tuotteissa

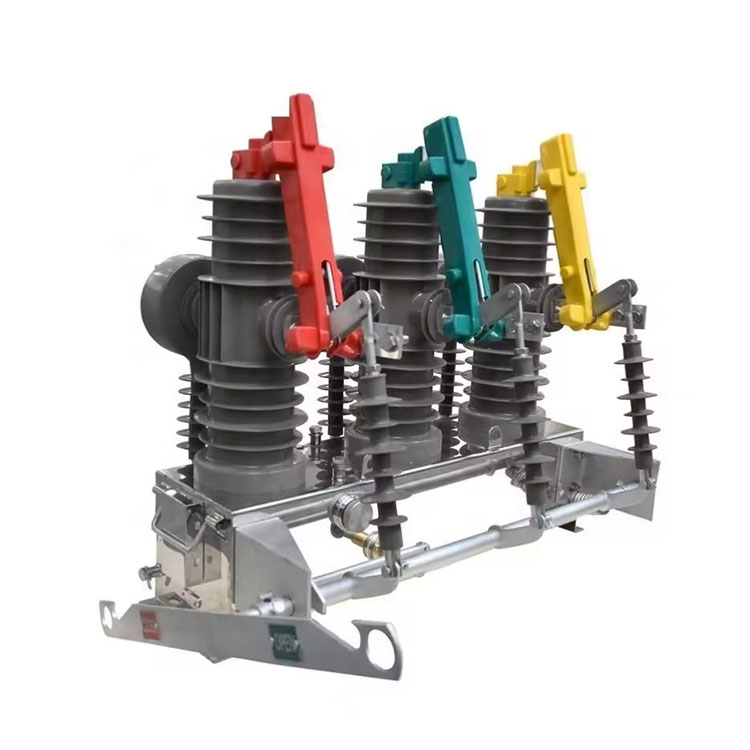

Ulkopylväisiin asennettavat tyhjökatkaisijat toimivat monimutkaisissa ja vaihtelevissa ympäristöissä. Kosteus, kondensaatio, suolasumu, äärimmäiset lämpötilat ja pöly ovat yleisiä syitä laitevioille. Näistä näkyvimmät ongelmat ovat kondensaation aiheuttama eristyksen rappeutuminen ja mekanismien korroosio.

Tämän ongelman ratkaisemiseksi yleisen tunkeutumissuojausluokituksen (IP) nostamisesta on tullut viime vuosina tärkeä ulkokäyttöön tarkoitettujen VCB-laitteiden tekninen päivityssuunta. Alan johtavat käytännöt ovat nostaneet suojausluokitukset perinteisestä IP54:stä IP67:ään tai jopa IP68:aan. IP67 tarkoittaa, että laite kestää tilapäisen upottamisen veteen vahingoittumatta, kun taas IP68 tarkoittaa kykyä toimia jatkuvasti veden alla tietyissä olosuhteissa.

Keskeisiä teknologioita korkean IP-luokituksen saavuttamiseksi ovat: katkaisijan ja mekanismin kotelon välinen tiivistysrajapinta, käyttömekanismin korroosionkestävä käsittely sekä läpivientien eristeiden ja kotelon välisten tiivistysrakenteiden optimointi.

Ulkokäyttöön tarkoitettujen VCB:iden vertailu tunkeutumissuojausluokituksen mukaan
